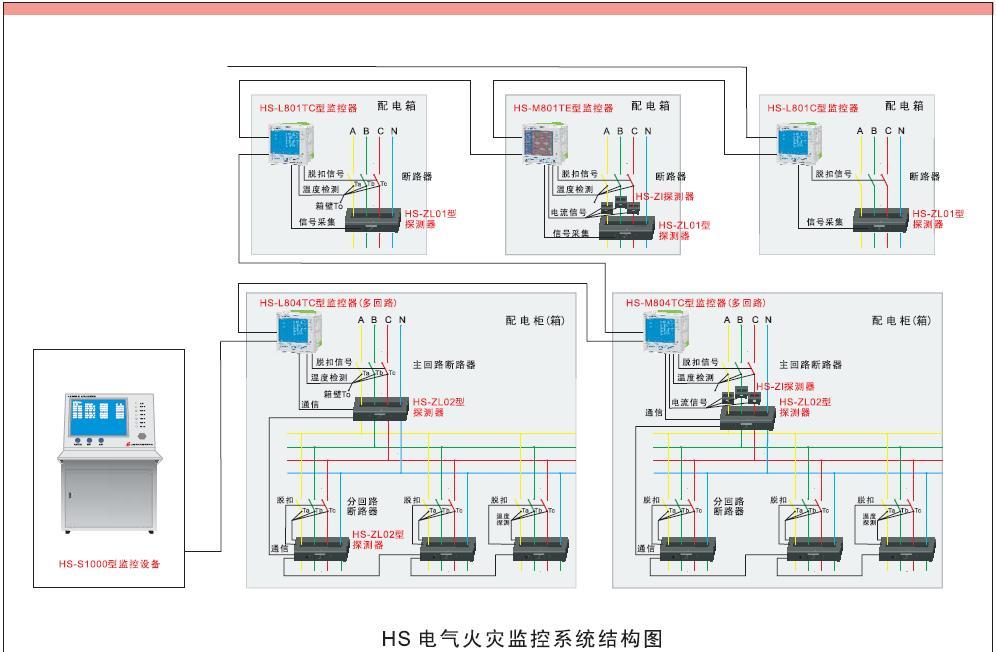

EI-DC6700型電氣火災計算機圖形監控系統是電氣火災控制系統的信息管理中心，通過RS-232接口與EI系列電氣火災監控設備相連，接收并顯示報警、脫扣、屏蔽、故障等報警和狀態信息。可顯示報警區域圖和總平面圖，具有信息顯示、值班管理、編程、查詢、打印等功能，人機界面友好，操作直觀方便。
主要技術指標
• 適用環境：溫度0～40℃，相對濕度≤95RH(不凝露)
• 交流輸入電壓：220V±1015%, 50Hz±1%
• 交流輸入功率：≤300W
• 顯示延時：≤3S
• 通訊距離：10m(與電氣火災監控設備通訊)
主要功能
• 報警顯示功能，能接收并顯示來自電氣火災監控設備的報警、脫扣、屏蔽故障等信息，發出聲、光報警信號；可顯示報警系統圖、分區圖和總平面圖，并可手動切換。
• 編程、標記功能，可實現探測器編程，將編程數據存入數據庫；可在平面圖上通過標記功能設置探測器具體位置。
• 信息查詢功能，可查看報警、脫扣、屏蔽、故障、復位及值班管理信息、系統進出時間等，可打印所查看的信息。
• 脫扣控制功能，可向電氣火災監控設備發脫扣控制命令，通過監控設備及剩余電流探測器使脫扣器動作。
• 信息記錄功能，具有報警、脫扣、屏蔽和故障等歷史記錄功能，可記錄報警時間、部位、部件類型等信息，記錄容量可達20000條；可記錄值班管理信息、系統進入退出時間等，記錄容量可達20000條；可顯示檢測曲線，便于分析漏電趨勢。
• 編程下載功能，可將數據庫中的編程數據下載到電氣火災監控設備。
• 網絡通訊功能，采用Client/Server網絡結構，可通過以太網等方式實現多臺電氣火災監控圖形顯示系統聯網，進行集中報警、集中管理。
• 用戶管理功能，可完成操作人員的交接班，修改密碼、添加刪除操作人員。
系統配置
• CPU：P4 2.0G以上
• 內存：256M
• 硬盤：40G
• 顯示器：17寸
• 鍵盤、鼠標
• 系統軟件：windows2000或WindowsXP、SQL Server2000
• 應用軟件：DC6700系統軟件
• RS-232接口：1個
• RS-232通訊電纜：1根
