根據國度行業標準GB14287-2005 《電氣火災監控系統》及相關標準《電氣火災監控系統的設計方法》(暫行規定)，電氣火災監測系統的基本組成應包括電氣火災監測機械設備、剩余電流式電氣火災監測探測器和溫度測量式電氣火災監測探測器等三個基本產品品種。

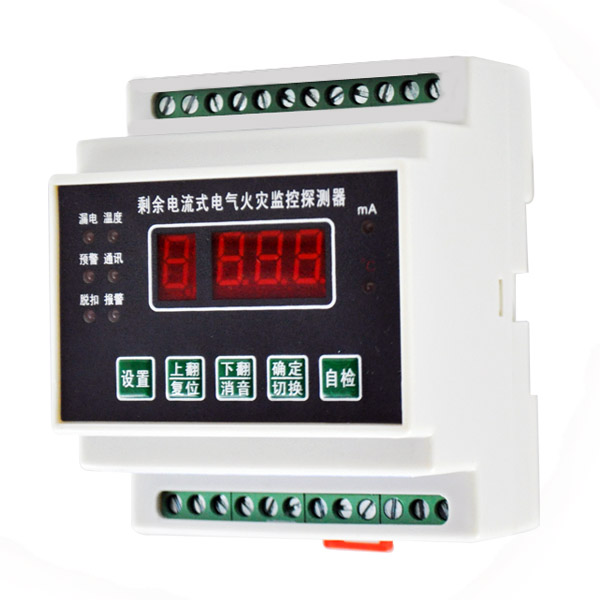

1、剩余電流電氣火災監測探測器由監測探測器和剩余電壓變壓器(插頭、閉合兩種)組成。溫度測量式電氣火災監測探測器由監測探測器和溫度傳感器組成。
2.剩余的電流式電氣火災監視系統選擇分層分布式系統結構，由站管理人員、網絡通信層和現場設備層組成。系統軟件系統體系結構。各電氣火災監測探測器根據屏蔽雙絞線RS485插座，使用MODBUS通信協議系統總線連接通信網絡服務器，之后根據5種線路TCP/TP協議進入工業交換機，根據光纜到達監測服務器。
(一)現場設備層主要是網絡連接中用電參數收集準確測量的各種儀表板和保護設備等，也是建立監控系統所需的基礎組件。不僅是數據收集的負擔，也是執行后臺管理操作命令的終端設備部件。
(二)通信操作層主要由通信網絡服務器、接口轉換設備和系統總線互聯網等組成。該層是交換數據信息的道路橋梁，不同的接口轉換器顯示RS232、RS422、RS485、SPABUS和以太網接口等多種插座，網絡方式可以方便地用于點對點通信、現場系統總線互聯網、以太網接口等多種配置軟件互聯網。通信網絡服務器密鑰用于將主機計算機軟件的各種操作命令立即傳遞給現場儀表設備，收集、分類和存儲返回現場儀表設備的數據信息(例如，輸入操作電壓/電流量等電氣參數、輸入開關數量、更改儀表板內部主要參數或阻止/關閉各種控制繼電器的系統命令等)。微機保護裝置主要是為了確保父計算機軟件的所有正常運行，防止網絡上不穩定的數據信號造成的影響或損壞。接口轉換設備與現場儀表板或其他套件中的設備和父計算機軟件的通信插座不同，必須執行轉換才能進行數據傳輸。
管理方法測控技術層是監控互聯網的技術人員，該層立即以用戶為中心。該層也是系統軟件的頂層，主要由電氣火災監控系統、手機軟件和必要的硬件組成機械設備(如電子計算機、復印機、UPS等)組成。其中，手機軟件的一部分具有優秀的人機交互技術頁面，根據傳輸數據協議，加載先進機收集的現場各種數據信息，并通過繪畫、顯式、噪音等方法反映現場操作。接到技術人員的系統命令，可以立即推送和驗證實際操作實施，確保供電企業的所有正常工作。
